指紋鎖安裝教程步驟安裝很簡單（安裝步驟：適用于皇迪半自動安裝）

一、安裝準備

1.門質為木質門還是防盜門， 門厚是多少（合適范圍40-120MM）

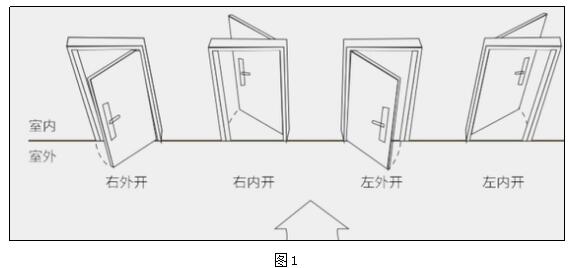

2.開門方向是左內開、右內開、左外開、右外開;需知，開門方向直接影響門把手和鎖舌方向。

3.查看導向片尺寸是否合適，國標鎖體側片尺寸為24*240mm，如果不符合，需按門尺寸大小定制更換導向片。

4.確認門上是否有天地溝，判斷方法：用手摸門頂邊緣，有無鎖孔，在門鎖處于彈出狀態，門頂邊緣有無鎖舌彈出

5.測量門邊到鎖方鋼孔距離減去鎖寬度，看看門邊到鎖面板邊距離，測量目的鎖裝上會不會給門廓邊擋到，如果檔到不能安裝

6.注意之前鎖留下安裝孔，現在鎖是否能擋住（擋住要最好不要安裝）

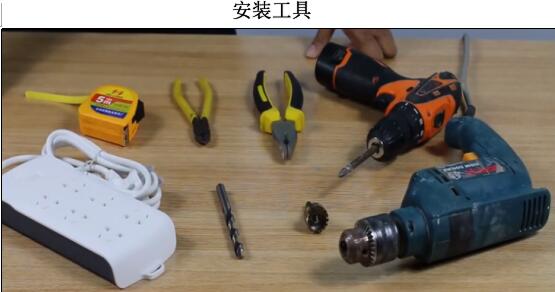

7.安裝鎖工具

手電鉆、電動螺絲刀、十字螺絲刀 開孔器、鉆頭、老虎鉗，尖嘴鉗、卷尺，排插。

二、安裝步驟

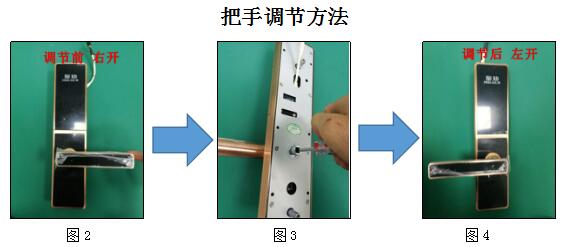

1.首先知道鎖把手左右開方向是否與門一樣，如一樣不用調節，反方向則要調節把手，把前面板門把手：圖3 擰動門把手內螺絲，圖4按照門左右開調節門把手方向。后面板如前面板一樣操作

2.調節智能鎖離合的方鋼套方向，擰調節方鋼套指針方向使之與門把手同向(門把手尾部向左，方鋼套指針指向左字，反之，指向右字)

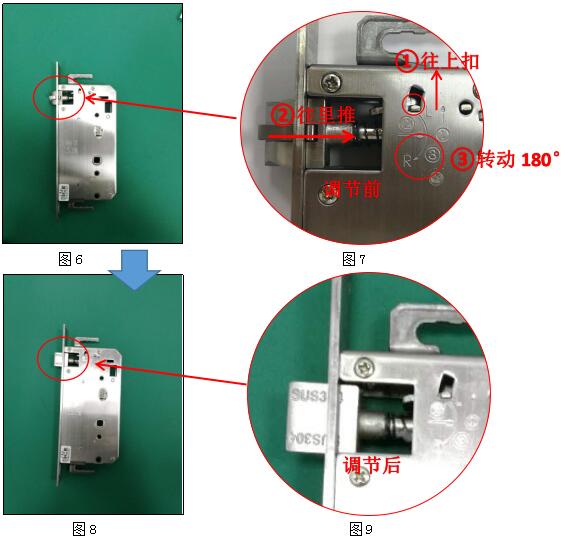

3.根據開門方向，調節斜鎖舌方向(門內開，斜面朝外;門外開，斜面朝內)，如圖6所示 鎖體型號為6054（帶天地鉤） 先使“L 紅圈”往上扣，然后斜鎖舌往導向片內測進-2毫米 ，圖7所示轉動180度使鎖舌方向與門方向匹配。 調節后圖8所示 最后插入門鎖體槽中，擰上螺絲 （如圖10所示）有天地鉤門的要用帶天地鉤鎖體

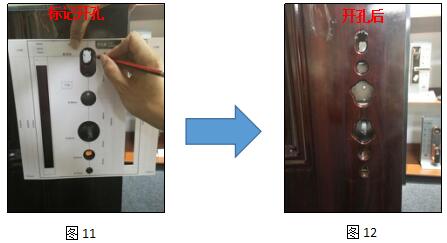

4.開安裝孔先，（如圖11所示）用開孔圖測量用鉛筆做記號或者用尺用鉛筆做記號，用開孔器開孔（注意開孔大?。?/span>

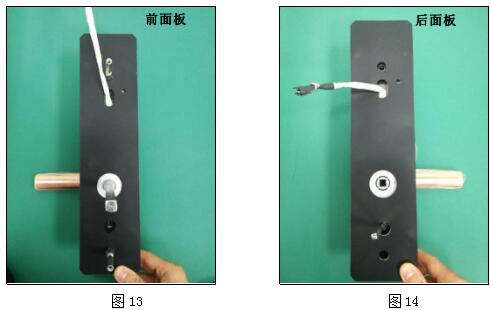

5.（如圖13所示）擰上前面板的2根螺絲連接桿，插入方鋼與硅膠墊，（如圖14所示）后面板裝入硅膠墊與后傳動軸孔放入頂柱彈簧，反鎖旋鈕插入反鎖方鋼。（固定緊）

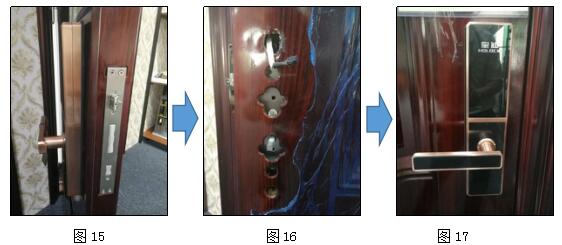

6.（如圖15、16、17所示）過線，之后將前面板安裝至門上，上提、下壓把手，測試門把手是否正常運營。

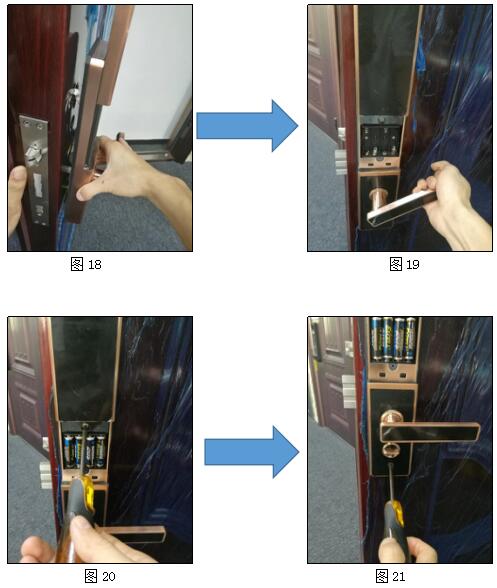

7.將后面板安裝，把后面板的連接線與前面板的公線對插好。將后離合器方鋼孔放頂柱彈簧 對整前面板方鋼與鎖體反鎖方鋼孔，將多余的線塞入門孔里。然后對整連接柱孔擰入2顆螺絲固定（如圖18、19、20、21所示）

8.安裝前后面板完成。上提、下壓把手，測試門把手是否正常運營。放入電池后，扣上電池蓋。設置鎖內指紋、密碼、磁卡信息后，即可正常使用。

9.扣盒扣板安裝：

①.指紋鎖測試正常后，可將扣盒與扣板安裝到門框上，注意分清扣板上下端方向，四方孔在上端。要用鉛筆做記號測量對應位置

②.然后開關門試一下扣盒與鎖舌門框閉合情況是否正常。注意此時較好在門內外都要有人，以防測試時門無法打開。這樣我們的門鎖就安裝完成了。

三、指紋鎖安裝注意事項

指紋鎖很多時候出現問題都是因為安裝不當引起的，所以安裝過程中需要注意的問題。

1）因為門的開啟方式不一樣，安裝模上開孔孔位也不一樣，所以安裝之前一定要先確定正

確的位置。

2）鎖前后體導線，插座和插頭的方向確保連接正確。

3）安裝之前要確定安裝高度，在將安裝模貼在相應的位置，用鉛筆畫出需開孔的位置。

4）畫孔時安裝模折邊一定要和門框垂直，否則會造成鎖體安裝后不能和門保持垂直。

5）鎖芯一般情況下要求安裝在門厚中間位置。

6）門框開好孔后一定要將孔內的木屑或其他異雜物清理干凈，以防門在開關振動時將雜物掉入鎖體。
